麻絲類(lèi)紡織品，不僅是我國(guó)古代人民衣被的主要來(lái)源，也是制成公文檔案的主要材料之一。麻是天然紡織材料，屬于植物纖維，是從植物莖部剝下來(lái)的韌皮纖維（如苧麻、亞麻等）。麻纖維是由許多單根纖維細(xì)胞經(jīng)植物性膠質(zhì)膠合在一起的纖維束構(gòu)成。單纖維細(xì)胞細(xì)長(zhǎng)，呈柱狀，壁較厚，有一定的腔。單纖維由纖維素組成。因此麻纖維的主要化學(xué)成分是纖維素，其次是半纖維素、果膠質(zhì)、蠟質(zhì)、木質(zhì)素和水分等。纖維素的含量越多，麻纖維的品質(zhì)就越好。

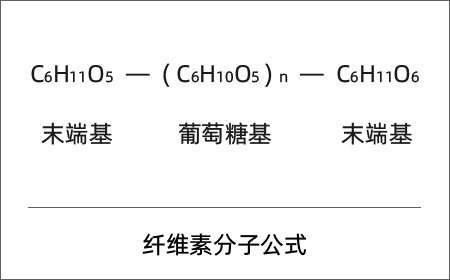

維素素分子是由大量的葡萄糖基彼此結(jié)合構(gòu)成的，即由一個(gè)葡萄糖基的第1個(gè)碳原子通過(guò)氧橋(一O一)與另一個(gè)葡萄糖基的第4個(gè)碳原子相結(jié)合而成的長(zhǎng)鏈，沒(méi)有分支鏈，其分子式為:

纖維素分子鏈越長(zhǎng)，麻織品的強(qiáng)度越大，越耐久;反之，纖維素分子鏈越短，麻織品的強(qiáng)度越低，越不耐久。

儲(chǔ)存環(huán)境對(duì)麻織品的影響

麻纖維具有吸濕性，吸濕能力隨著空氣中相對(duì)濕度的增長(zhǎng)而增長(zhǎng)。相對(duì)濕度低或溫度過(guò)高，纖維中原有的水分蒸發(fā)，使纖維變脆；相對(duì)濕度高，纖維吸水而膨脹。

麻纖維在空氣中和日光照射下，會(huì)逐漸氧化，強(qiáng)度降低。

麻纖維對(duì)堿的抵抗能力強(qiáng)，但對(duì)酸的抵抗能力弱。遇酸產(chǎn)生酸水解反應(yīng)，纖維素分子斷鏈降解，麻纖維強(qiáng)度下降。溫度越高，酸水解反應(yīng)速度越快。

繭絲屬于動(dòng)物纖維，是由兩根平行的纖維并合而成的，每根纖維的中部為絲質(zhì)，包圍絲質(zhì)外層的為絲膠。繭絲的主要成分是絲質(zhì)，含量為72-80%，其次是絲膠，占18-25%，此外還有少量的色素、脂肪和灰分等。絲質(zhì)、絲膠都是蛋白質(zhì)，所以繭絲是一類(lèi)蛋白質(zhì)纖維。

儲(chǔ)存環(huán)境對(duì)絲織品的影響

絲纖維具有較強(qiáng)的吸濕能力，并且隨空氣濕度的變化而變化，吸水量最多可達(dá)30%。吸濕后絲纖維膨脹，并產(chǎn)生熱量，促使絲織品發(fā)霉。

絲纖維在太陽(yáng)光特別是紫外線的照射下，比植物纖維更易變色，強(qiáng)度變低，尤其是在光和濕氣的共同作用下，損壞更快。

維與植物纖維相比，對(duì)酸的抵抗能力強(qiáng)，對(duì)堿的抵抗能力要弱，但堿溶液過(guò)濃，溫度過(guò)高或時(shí)間過(guò)長(zhǎng)，也會(huì)嚴(yán)重?fù)p害纖維。

麻絲類(lèi)檔案的保護(hù)

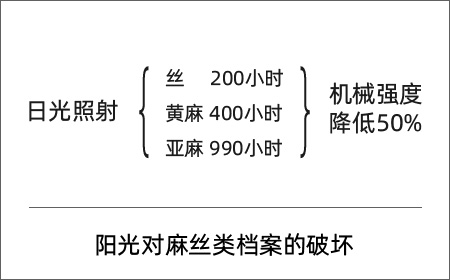

1、要嚴(yán)防太陽(yáng)光的直接照射。實(shí)驗(yàn)證明，太陽(yáng)光對(duì)麻絲類(lèi)檔案的破壞是很?chē)?yán)重的。如：

2、要嚴(yán)格控制庫(kù)房的溫濕度。麻絲類(lèi)制品最適宜的溫度為15~25℃，相對(duì)濕度為45~70%。

3、庫(kù)房要清潔。麻絲制成的檔案，必須保存在一個(gè)沒(méi)有塵土、沒(méi)有有害氣體污染的環(huán)境里。

內(nèi)容來(lái)源：祁玉珍《幾種非紙張類(lèi)檔案的保護(hù)》

推薦閱讀：檔案紙張脫酸防治
